在物理层中，数据传输涉及从源到目标的同步传输位。数据链路层将这些位打包成帧。

数据链路层从网络层获取数据包并将其封装成帧。如果帧大小变得太大，则数据包可能会被分成小尺寸的帧。较小的帧使流量控制和错误控制更有效。

然后，它在硬件上逐位发送每个帧。在接收端，数据链路层从硬件中拾取信号并将其组装成帧。

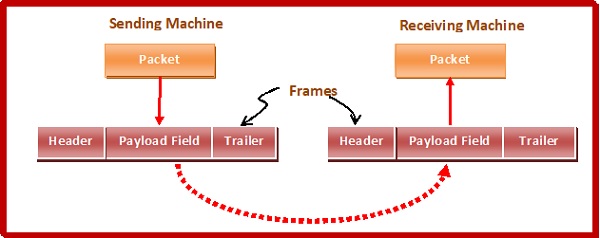

数据链路层中的帧

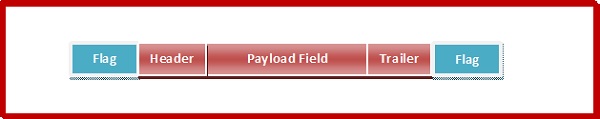

帧的组成部分

帧具有以下部分 -

  • 帧头 - 它包含帧的源地址和目标地址。

  • 有效载荷字段 - 它包含要传递的消息。

  • 尾部 - 它包含错误检测和错误校正位。

  • 标志 - 它标记帧的开始和结束帧。

Frame Parts


成帧类型

成帧可以分为两种类型:固定大小成帧和可变大小成帧。

固定大小成帧

此处，帧的大小是固定的，因此帧长度充当帧的分隔符。因此，它不需要额外的边界位来识别帧的开始和结束。

示例 - ATM 单元。

可变大小成帧

此处，要传输的每个帧的大小可能不同。因此，需要保留额外的机制来标记一个帧的结束和下一个帧的开始。

它用于局域网。

在可变大小的帧中定义帧分隔符的两种方法是 -

  • 长度字段 - 在这里，使用长度字段来确定帧的大小。它用于以太网(IEEE 802.3)。

  • 结束分隔符 - 在这里，使用模式作为分隔符来确定帧的大小。它用于令牌环。如果消息中出现该模式，则使用两种方法来避免这种情况 -

    • 字节 - 填充 - 在消息中填充一个字节以区别于分隔符。这也称为面向字符的帧。

    • 位填充 − 在消息中填充任意长度的位模式，以区别于分隔符。这也称为面向位的帧。
